脉冲萃取塔单元操作实训装置

时间: 2021-10-11 14:36:47来源: 无锡市歆宇天华科教仪器设备有限公司   化工实验装置改造维修实验装置化工化工实验锂离子纽扣电池仿真软件化学实验装置化工实验装置原子层沉积系统

案例介绍

装置特色

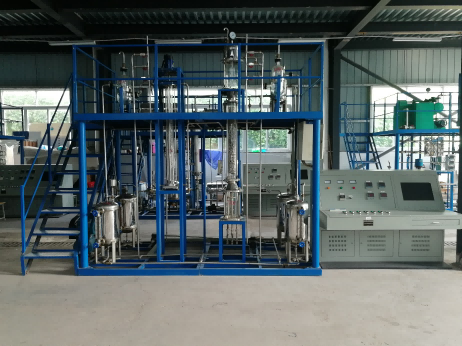

整套装置由二层机械装置、仪表及执行器系统和控制系统构成,工艺路线简洁清晰,现场仪表与二次仪表有机结合,超大一体式触摸屏监控操作,上位计算机双重控制,预置DCS接口,预装3D仿真实训软件、组态软件和监控软件。

装置整体布置协调、操作便捷、牢固可靠;管路布置合理有序、布线规范整齐;装置具有工业化气息,大气美观;所采用的操控软件在国内应用极为广泛,完全与工业实际接轨。

装置安全设计规范完善,采用三项五线制供电,配置漏电保护和过载保护装置,高温设备和管路均有保温措施,管线及设备布置既方便操作,也防止碰伤或绊倒,二层和步梯全护栏设计,护栏坚固美观,高度符合国家标准。

实训室整体氛围布置,安全标识、操作要领、工艺挂图等配套完善。随机资料如操作说明书、配置清单、PID图、电气图等配套齐全。

1) 所有不锈钢设备均进行不锈钢精细抛光处理,体现整个装置的工艺完美性。

2) 塔节采用优质高硼硅玻璃制作,视觉效果好。

3) 塔内构件及管道均由不锈钢材质制作。

4) 萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐,采用双效分离,萃余液分相现象清晰可见。

5) 萃取轻相物料可循环使用。

6) 就地显示检测控制仪表:选用厦门宇电智能仪表(带就地控制RS485通讯接口)。

7) 就地智能仪表电器控制台:钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源,接触器,自锁开关,塑铜线,橡套线,屏蔽线,铝合金线槽等。

 系统功能及训练目标

1、 整体装置具有实训、考核、实验、研究功能。

2、 装置采用全不锈钢材料制作,坚固耐用。

3、 装置可满足化工工艺专业高级工、技师、高级技师培训大纲的教学要求。

4、 装置可体现工厂情景化,尽量贴近工厂实际,突出重点;同时可满足高级工、技师培训和鉴定要求。

5、 装置可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练。

6、 装置具有真实设定故障的功能:通过计算机隐蔽发出故障干扰信号,能使正常运行的装置出现真实异常现象,培训学员发现、分析、排除工业生产过程故障的技能。

7、 装置运行介质为煤油—苯甲酸—水物系。

8、 体现脉冲萃取塔的构造和操作方法,了解填料萃取塔传质效率的强化方法。

9、 测定不同的萃取液流量对萃取效率的影响。

10、 掌握每米萃取高度的传质单元数、传质单元高度和萃取率的实验测定方法。

11、 流程图的识读;熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法;按照要求制定操作方案;公用工程的引入(水、电)并确保正常;原料的准备(原料的配制及浓度的测定);检查流程中各设备、管线、阀门是否处于正常开车状态;装置上电,检查各仪表状态是否正常;动设备试车。

12、 按照要求巡查各界面、温度、压力、流量液位值并做好记录;分析萃取、萃余相的浓度并做好记录、能及时判断各指标否正常;能及时排污;按照要求巡查动设备(泵)的运行状况,确认并做好记录;观察正常操作时萃取塔的操作状况,并指出可能影响其正常操作的因素;能按正常操作调节萃取、萃余相的浓度;能测定体积传质系数、传质单元数和传质单元高度。

13、 实训装置能够使学员了解热电阻温度计、转子流量计、液位计、压力计的结构、测量原理和操作方法。

14、 实训装置能够使学员了解萃取塔工作原理、性能参数、能够正确使用、维护保养萃取塔。

15、 实训装置能够使学员了解萃取过程中其他所需的设备如(脉冲调节器、磁力泵等)的结构、工作原理及其使用方法

16、 实训装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行不出现安全事故

17、 实训装置提供数字通讯信号使DCS控制室的计算机对现场数据进行采集、监控 ,能应用计算机多媒体技术进行网上实训。

18、 实训装置使学员掌握萃取方面的理论知识(萃取基本概念和萃取的基本计算等)完成萃取过程的性能测定。
