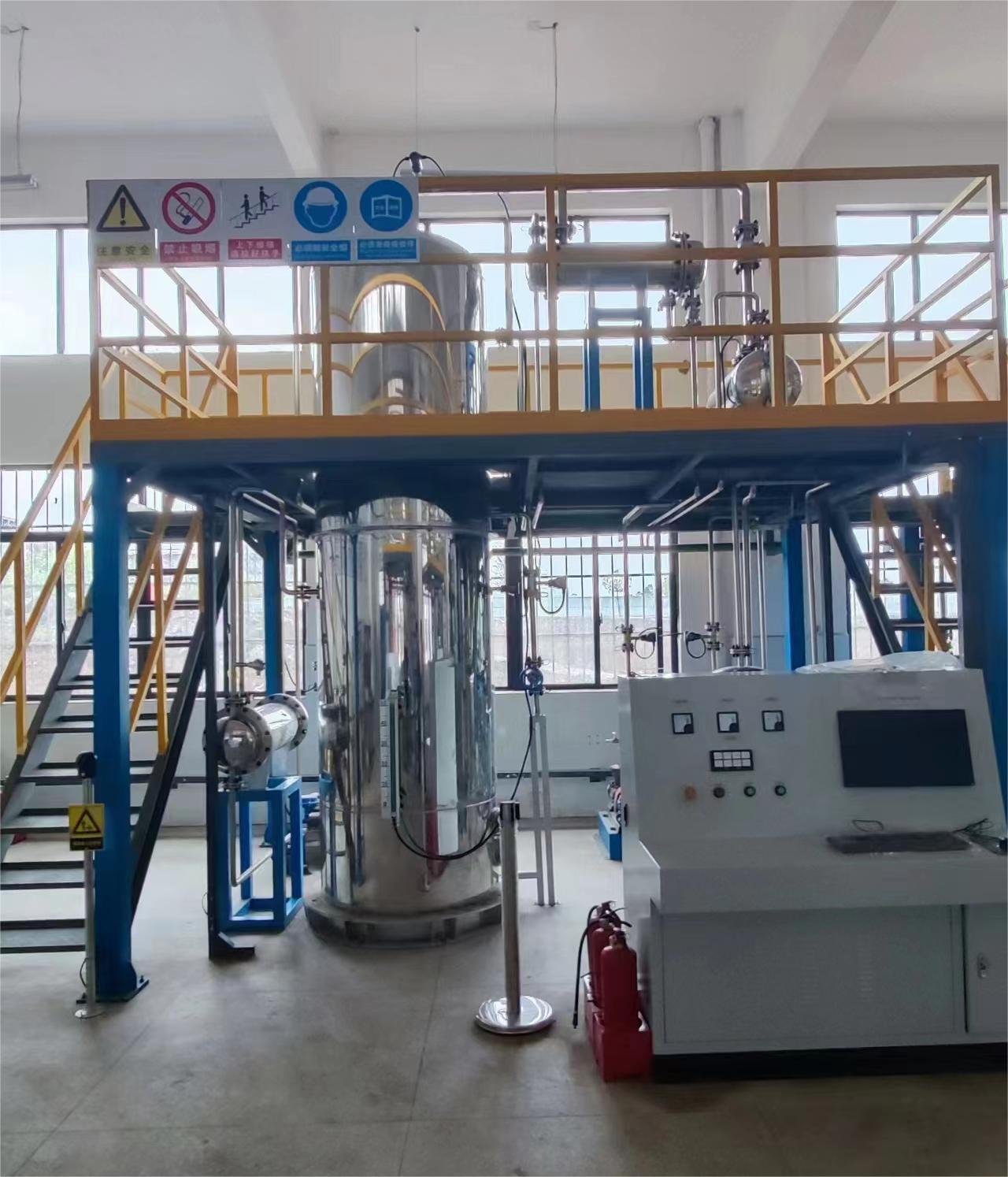

江苏硝化工艺实训设备及考核系统

本装置结合《安监总宣教（2014）139号国家安全监管总局关于印发特种作业安全技术实际操作考试标准及考试点设备配备标准（试行）的通知》的标准（下称“标准”），定制开发用于危化生产从业人员培训和考试的设备系统，该系统有如下特色：

1．本系统由危化工艺单元组成，并包含硬件设备、仿真模拟系统、集散控制系统、实训中心管理系统、教学培训软件、音视频和出版教材等多个组成部分，全方面服务学生教学和员工培训，具备考证功能。

2．本系统参照“标准”要求，充分理解培训及考试需求，形成一套完整的、先进的、具有鲜明特色的培训和评价体系。

3．本系统还可面向企业员工、企业管理人员、企业安全管理人员、监管部门管理和执法人员，提供系统的、全面的、标准的、权威的实训、培训与考试服务。

4．本系统还可以满足面向本科、高职教学，进行危化生产工艺实操培训、设备认知培训、设备检维修培训与安全作业培训等。

系统功能及训练目标

1．工艺培训：

苯硝化至硝基苯工艺采用多塔釜串联的混酸制硝基苯，工艺流程如下：

将浓硫酸、浓硝酸与脱盐水按比例在酸混合槽内混合，配置成合格的混酸，将混酸与苯连续送入1#釜式反应器，通过溢流流向2#釜式反应器进行连续反应，反应后的物料溢流至硝化分离器，经过重力沉降以实现连续分离酸性硝基苯与硝化稀硫酸。酸性的硝基苯经中和与水洗后进入硝基苯精馏塔进行精馏提纯。

苯和水从精馏塔塔顶馏出进入回流罐，回流罐分离出苯和水，废水去废水处理，苯去回收单元。塔釜为产品硝基苯。

2．危化考核与工艺培训：

本装置可实现危化工艺开停车工艺的操作以及工艺装置隐患排查与应急处置相关的操作。操作的流程步骤符合化工单元安全操作的要求与规范。

3．操作的记录与考核：

危化工艺考评系统包括硬件和软件两部分组成，硬件包括数据采集模块、控制模块、电源模块、通讯转换器等组成，软件部分由定制考核软件组成，系统通过软件与现场控制站模块通讯采集数据、控制运算、控制输出，实现数据交互，根据危化工艺操作步骤，将现场操作数据传送至软件之后，实现危化工艺操作的记录与考核。

4．环境的建设：

本装置在隐患点设置泄漏发生器、爆炸发生器与失火发生器；真实模拟危化工艺中遇到异常及应急处置的情景，可以让学员真实的感受现场氛围。
